Patent Final Status Alive  | Estimated Termination Date : 12/27/2030
Patent Evaluation A- (Score 6) Detail

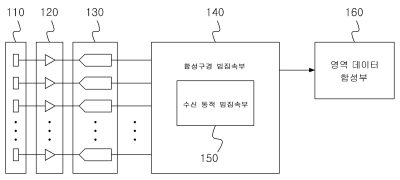

Representative Drawing
Representative Drawing
Abstract
본 발명은 합성영상을 생성하는 방법에 관한 것으로서, 수신 동적 빔집속 방법에 의해 영상 데이터를 생성하고, 합성구경 빔집속 방법에 의해 영상 데이터를 생성한 후, 수신 동적 빔집속 방법에 의해 생성한 영상 데이터와 합성구경 빔집속 방법에 의해 생성한 영상 데이터 각각에 초음파가 진행한 거리에 따른 가중치를 적용하여 합성하는 것을 특징으로 하며, 소정 깊이 이하의 초음파 영상 또는 가상 송신 음원 근방의 초음파 영상에는 수신 동적 빔집속 방법에 의해 영상 데이터를 주로 사용하고, 그 밖의 깊이의 초음파 영상에는 합성구경 빔집속 방법에 의해 얻어지는 영상 데이터를 주로 사용하는 영역 조합 방법을 이용하여 그레이팅 로브 및 영상 밝기의 왜곡을 없앨 수 있으며, 영상의 불균일성을 보상하고, 가상 송신 음원 근방에서도 균일한 에너지 분포를 가지도록 할 수 있다.
Claims
청구항1
집속점에서 반사되는 초음파 신호를 수신하여 전기적 아날로그 수신신호로 변환하는 단계;
상기 전기적 아날로그 수신신호를 증폭하는 단계;
상기 증폭된 전기적 아날로그 수신신호를 디지털 형태의 수신 데이터로 변환하는 단계;
수신 동적 빔집속 방법에 의해 상기 수신 데이터로부터 영상 데이터를 생성하는 단계;
합성구경 빔집속 방법에 의해 상기 수신 데이터로부터 영상 데이터를 생성하는 단계; 및
상기 수신 동적 빔집속 방법에 의해 생성한 영상 데이터와 상기 합성구경 빔집속 방법에 의해 생성한 영상 데이터 각각으로부터 형성되는 주사선의 축방향인 상기 초음파 신호의 집속 거리에 따라 가중치를 적용하여 합성하는 단계를 포함하는 것을 특징으로 하는 합성영상을 생성하는 방법.
Description
Original Assignee
서강대학교산학협력단
서울특별시 마포구 백범로 ** (신수동, 서강대학교) , KR
[Normalized Orig. Assignee (NPA)]
Current Assignee
서강대학교산학협력단
Assignment history
Inventor Evaluation Overall grade A+ (overall score 8)
Inventor
경기도 고양시 일산서구 후곡로 **, 후곡*단지 ***동 ***호 (일산동), KR
서울특별시 서초구 신반포로**길 **, ***동 ****호 (잠원동, 동아아파트), KR
서울특별시 양천구 신목로*길 **, ***동 ***호 (신정동, 청구아파트), KR
서울특별시 강동구 올림픽로**길 **, ***호 (천호동, 두산위브센티움), KR
인천광역시 부평구 부평*동 ***-*** 삼능그린빌 *동 ***호, KR
Appl. No. KR20100135616A (12/27/2010)
Pub. No. KR20120073758A (07/05/2012)
Pub. No. (Exam.) _ (04/11/2013)
Grant No. KR1253608B1 (04/05/2013)
IPC
A61B-008/00 (2011.01.31)   H04N-005/265 (2013.03.19)
CPC
Attorney

특허법인충현

Primary Examiner 박승배
